流接触器在电机控制电路当中应用非常的广泛，可以毫不夸张的说:大部分的电机电力拖动都离不开交流接触器的控制，提起交流接触器，相信很多的电工师傅们都很熟悉，并且经常使用和维修，但是提起如何给电机或者其他设备选择合适的相匹配的交流接触器，相信很多的电工师傅都不清楚，今天我们就来看看如何给电机选择合适的交流接触器:

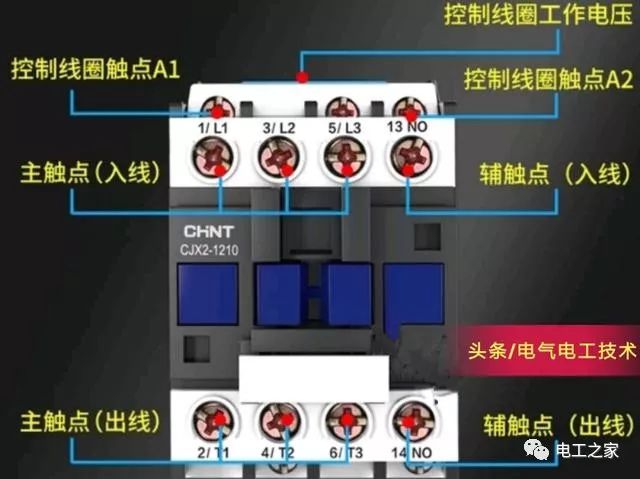

首先来对交流接触器做一个基本认识:

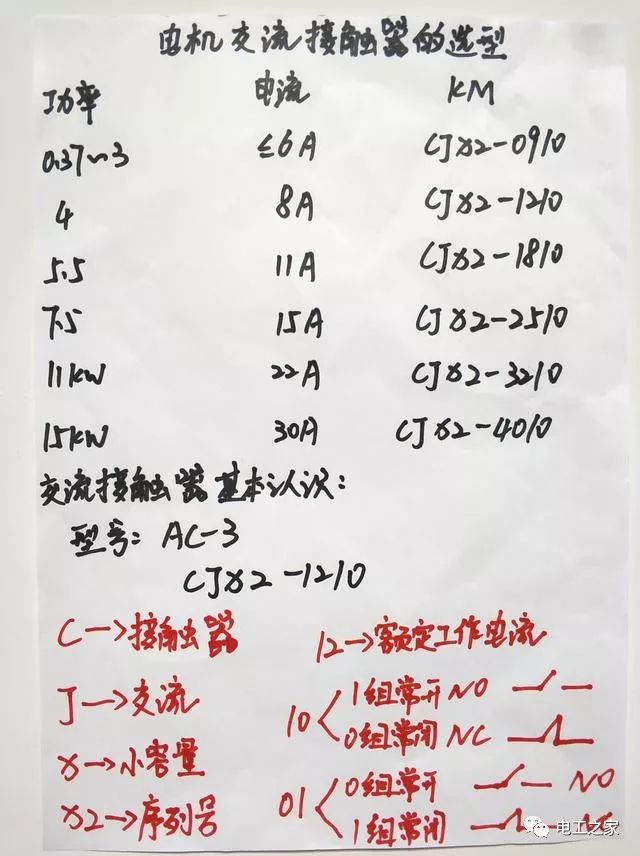

解释:图片上方为电动机的额定功率～工作电流～交流接触器的型号规格，三者是一一对应的！例如:15KW的电机，工作电流大概为30A，我们可以选用CJX2–4010的交流接触器。

图片下方为交流接触器的型号解释，每一个交流接触器都有一个型号规格，来看一下:

上方的解释和交流接触器CJX2–1210是一一对应的。

下面我们来看一下具体的计算方法:

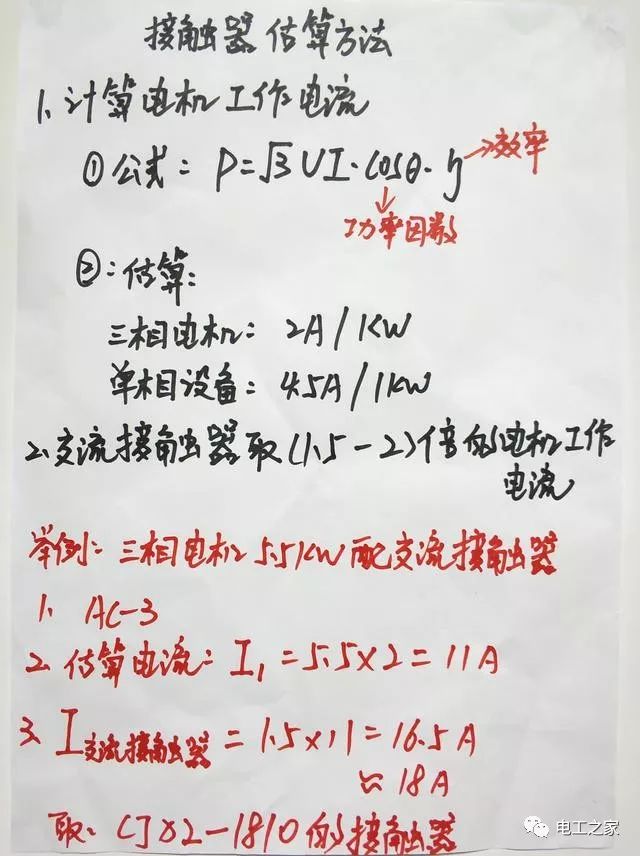

一，首先我们需要根据电动机的功率来计算工作电流。在这里提供两个方法如图所示:

公式的计算和经验估算方法都可以使用，个人习惯用经验值快速估算。

提醒重要的一点:交流接触器的电流选用为（1.5-2）倍的电机工作电流。

例如:5.5KW的三相电动机怎么配置合适的交流接触器？

首先接触器的类别电动机用一般选用的是AC–3系列。

电动机的工作电流:I=2×5.5=11A

交流接触器的工作电流选用=1.5×11=16.5A

我们可以选择稍大一点点的规格18A，即:CJX2–1810的交流接触器。
